品牌紫光電氣

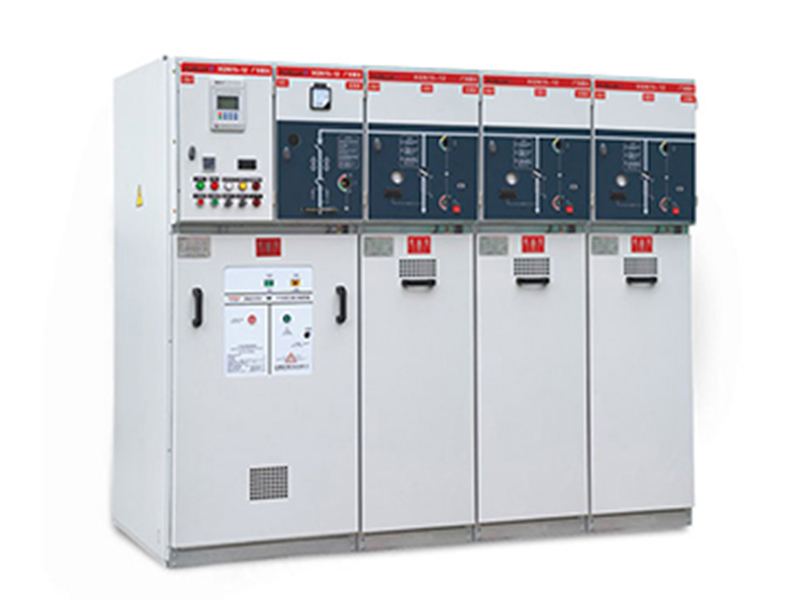

名稱交流金屬環網開關設備
型號XGN15-12
適用范圍XGN15-12系列交流金屬開關設備是以六氟化硫開關作為主開關，而整柜采用空氣絕緣適用于配電自動化、即緊湊又可擴充的金屬封閉式開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。
正常使用條件：
海拔高度：≤1000m
環境溫度：+45℃~-35℃，最大溫差≤25℃
日相對濕度平均值不超過95%
月相對濕度平均值不超過90%
抗震能力：地震烈度不超過8級
無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明
技術參數：
| 序號 | 項目名稱 | 單位 | 參數 | |
| 1 | 額定電壓 | KV | 12 | |
| 2 | 額定雷電沖擊耐受電壓 | 相間及相對地 | KV | 75 |
| 斷口間 | KV | 85 | ||
| 3 | 一分鐘工頻耐受電壓 | 相間及相對地 | KV | 42 |
| 斷口間 | KV | 48 | ||
| 4 | 額定頻率 | HZ | 50 | |
| 5 | 額定電流 | 主母線 | A | 630 1250 |
| 分支母線 | A | 630 | ||
| 6 | 額定短時耐受電流 | 主回路 | KA | 20/3S（25/2S） |
| 接地回路 | KA | |||
| 7 | 額定峰值耐受電流 | KA | 50 63 | |
| 8 | 轉移電流 | A | 1700 | |
| 9 | 防護等級 | IP3X | ||
| 10 | 負荷開關機械壽命 | 次 | 5000 | |
| 11 | 接地開關機械壽命 | 次 | 3000 | |
| 12 | 負荷開關柜 | 柜寬 | mm | 375/500/650/750 |
| 柜深 | mm | 916/940 | ||
| 柜高 | mm | 1635/1885 | ||
| 13 | 斷路器柜 | 柜寬 | mm | 650/750 |
| 柜深 | mm | 916/940 | ||
| 柜高 | mm | 1635/1885/2000 | ||
咨詢熱線：138-2690-2815
正常使用條件：
海拔高度：≤1000m
環境溫度：+45℃~-35℃，最大溫差≤25℃
日相對濕度平均值不超過95%
月相對濕度平均值不超過90%
抗震能力：地震烈度不超過8級
無劇烈震動和沖擊以及有火災、化學腐蝕、爆炸危險的場所。
注：超出上述正常使用環境條件，訂貨時需要特殊書面說明
技術參數：
| 序號 | 項目名稱 | 單位 | 參數 | |
| 1 | 額定電壓 | KV | 12 | |
| 2 | 額定雷電沖擊耐受電壓 | 相間及相對地 | KV | 75 |
| 斷口間 | KV | 85 | ||
| 3 | 一分鐘工頻耐受電壓 | 相間及相對地 | KV | 42 |
| 斷口間 | KV | 48 | ||
| 4 | 額定頻率 | HZ | 50 | |
| 5 | 額定電流 | 主母線 | A | 630 1250 |
| 分支母線 | A | 630 | ||
| 6 | 額定短時耐受電流 | 主回路 | KA | 20/3S（25/2S） |
| 接地回路 | KA | |||
| 7 | 額定峰值耐受電流 | KA | 50 63 | |
| 8 | 轉移電流 | A | 1700 | |
| 9 | 防護等級 | IP3X | ||
| 10 | 負荷開關機械壽命 | 次 | 5000 | |
| 11 | 接地開關機械壽命 | 次 | 3000 | |
| 12 | 負荷開關柜 | 柜寬 | mm | 375/500/650/750 |
| 柜深 | mm | 916/940 | ||
| 柜高 | mm | 1635/1885 | ||
| 13 | 斷路器柜 | 柜寬 | mm | 650/750 |
| 柜深 | mm | 916/940 | ||
| 柜高 | mm | 1635/1885/2000 | ||
