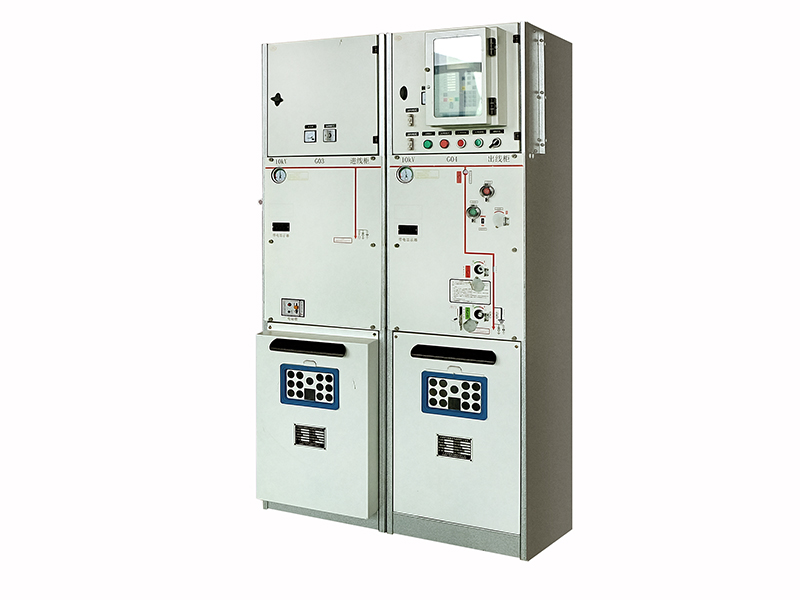

全絕緣全封閉充氣式金屬開關柜

產品參數

品牌紫光電氣

名稱充氣柜

型號XGN-12/24

適用范圍所有高壓帶電部分位于不銹鋼箱體內，箱殼為不銹鋼密封焊接，充入工作壓力1.4Bbar的SF6氣體，防護等級為IP67.可安裝于潮濕、多沙多塵、鹽污、礦山、箱式變電站和任何由于空氣污染易引發表面污染的場所而不必要采取特別的預防措施。無需母線清掃和防小動物。即使是熔斷器室也具有IP67的防護等級。

產品詳情

正常使用條件

海拔高度：≤1000m

環境溫度：+45℃~-35℃，最大溫差≤25℃

日相對濕度平均值不超過95%

月相對濕度平均值不超過90%

抗震能力：地震烈度不超過8級

無劇烈震動和c沖擊以及有火災、化學腐蝕、爆炸危險的場所

注：超出sha上述正常使用環境條件，訂貨時需要特殊書面說明。

項目	單位	C模塊	F開關	V模塊		CB模塊
項目	單位	負荷開關	組合電器	真空開關	隔離/接地開關	真空斷路器	隔離/接地開關
額定電壓	KV	12/24	12/24	12/24	12/24	12/24	12/24
工頻耐受電壓	KV	42/50	42/50	42/50	42/50	42/50	42/50
雷電沖擊耐受電壓	KV	95/125	95/125	95/125	95/125	95/125	95/125
額定電流	A	630/630	注1)	630/630		1250/630
分段能力
閉環開斷電流	A	630/630
電纜充電開斷電流	A	135/135
接地故障開斷電流	A	200/150
5%額定有功負載開斷電流	A	31.5-
接地故障時電纜充電的開斷電流	A	115/87
短路開斷電流	KA		注2）	20/16		25/20
關合能力	KA	63/52.5	注2）	50/40	50/40	63/50	63/50
短時耐受電流2秒	KA	25/-
短時耐受電流3秒	KA	-/21		20/16	20/16	25/20	25/20
機械壽命	次	5000	3000	5000	2000	5000	5000
