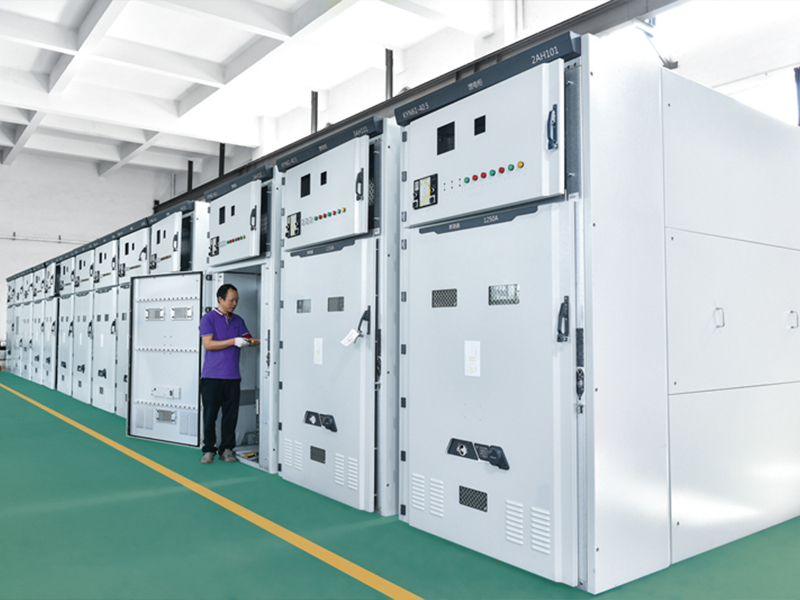

35kV高壓中置柜

產品參數

品牌紫光電氣

名稱高壓中置柜

型號KYN61-40.5

適用范圍鎧裝移開式高壓中置柜經CNC機床加工，采用多重折邊，柜體防護等級為IP4X，斷路器開關采用可移開式開關方便維護，具有完善的五防聯鎖功能，使用安全。產品賣點：外形美觀、高精度、高強度、耐腐蝕、檢修維護方便

產品詳情

產品簡介：

KYN61-40.5系列鎧裝移開式交流金屬封閉高壓開關柜即中置柜，又稱鎧裝式開關柜、手車式開關柜、等，其分三層結構，上層為母線和儀表室（相互隔離），中間層為斷路器室，下層為電纜室。適用于三相交流50Hz、40.5kV單母線分段電力系統，主要應用于發電廠、變電所及工礦企業、高層建筑的變配電中作為接受和分配電能之用，并對電路實行控制、保護和監測，滿足IEC60298、GB3906、DL404等標準的要求，并具備完善的“五防”功能。

產品性能參數：

項目名稱	單位	參數
額定電壓	kV	40.5
額定頻率	Hz	50
額定電流	A	1250、1600、2000
額定短路開斷電流	kA	25、31.5
額定短路關合電流（峰值）	kA	63、80
1min額定工頻耐受電壓	kV	相間、相對地：95
1min額定工頻耐受電壓	kV	一次隔離斷口：118
雷電沖擊耐受電壓	kV	相間、相對地：185
雷電沖擊耐受電壓	kV	一次隔離斷口：215
防護等級		IP4X
